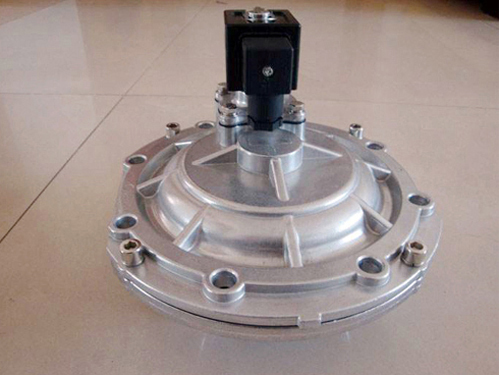

淹沒式電磁脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣"開關",受脈沖噴吹控制儀輸出信號的控制,對濾袋逐排(室)噴吹清灰,使除塵器壓力保持在設定的范圍之內,以保證除塵器的處理能力和除塵效率。
淹沒式電磁脈沖閥直接安裝在氣包上,具有好的直通噴吹,工作氣源損換較小。適用于氣源壓力范圍較寬的場合。電磁脈沖閥為直角閥,其進出口之間的夾角為90°,它適用于儲氣筒與除塵噴吹管的安裝連接,氣流,能提供符合要求的清灰氣脈沖。
當脈沖電磁脈沖閥未得電時,氣體通過上下兩殼體的恒壓管道以及其中的節流孔進入減壓室,由于閥芯在彈簧的作用下堵住泄壓孔,氣體不會排出,令減壓室和氣包的壓力一致,而在彈簧作用下,膜片將噴吹口堵住,氣體不會沖出
當脈沖閥得電時,閥芯在電磁力作用下向上抬起,泄壓孔打開,氣體噴出,由于恒壓管道節流孔的作用,泄壓孔的流出速度大于減壓室恒壓管氣體的流入速度,令氣包壓力低于下氣室的壓力,氣包的氣體將膜片頂起,打開噴吹口,進行氣體噴吹。
淹沒式電磁脈沖閥的特點:
淹沒式電磁脈沖閥閥座嵌入氣包內安裝,阻力小,流通性好,噴吹量高,運行效果好,性能穩定,維護簡便,使用壽命長,提高了負荷帶動量,擴大了氣源壓力的使用范圍,適合于氣源壓力較低場合使用。
淹沒式電磁脈沖閥的安裝:
1、使用前注意檢查元件是否在運輸過程中損壞。
2、安裝前應先通氣清理供氣管道內雜物.安裝時注意氣體流動方向及接管是否正確。
3、在安裝時所有的O型密封圈都要涂上合適的潤滑劑。
4、電磁脈沖閥線圈上共有三個插腳,并配有專用插頭,其中一個有""符號的為接地插腳,用戶可根據需要決定是否接地。(一般情況下,電壓小于36V時可不接地,大于36V時就應接地。)另二個為線圈電源插腳,分別與脈沖噴吹控制儀對應順序的端子和閥用公共線的端子相連接。注意電壓是否符合要求。
5、除塵器分氣箱(包括接管)由用戶自定,分氣箱容量應滿足提供電磁脈沖閥工作穩定的氣源,分氣箱內壁應清潔無鐵銹等雜物,分氣箱無泄漏,并符合有關的各項要求。
6、該閥與氣包及噴吹連接管的密封件適用溫度為-10℃~70℃。
淹沒式電磁脈沖閥性能檢驗:
1、開啟電壓試驗
在電磁脈沖閥的進氣口接入氣源壓力為標稱壓力的潔凈空氣,在電磁閥上輸入標稱電壓的85%,寬度為0.03s的電信號,檢查電磁脈沖閥開啟是否正常。
2、關閉氣壓試驗
在電磁脈沖閥的進氣口接入氣源壓力為0.1MPa的潔凈空氣,輸入關閉閥門的電信號,檢查電磁脈沖閥是否可靠關閉。
3、耐壓性能試驗
在電磁脈沖閥的進氣口接入氣源壓力為0.8MPa的潔凈空氣、持續60min,檢查電磁脈沖閥上各密封部位的滲漏氣情況。
4、絕緣電阻試驗
(1)用500V、量程范圍為0MΩ~500MΩ,精度為1級的兆歐表,在規定的環境條件下,測量電磁線圈對外殼的絕緣電阻。
(2)將閥置于調溫調濕箱內,把溫度設定在35度,相對濕度為85%的條件下,在電磁線圈與閥體間施加50Hz、250V的正弦交流電壓,歷時1min,檢查是否有擊穿現象。
5、抗振動試驗
將閥固定在振動試驗工作臺上,承受振動頻率為20Hz、全幅值為2mm、歷時30min的振動后,檢查閥各部分的緊固件是否有松動現象,工作是否正常。
6、膜片使用壽命試驗
淹沒式電磁脈沖閥技術參數:
工作壓力:0.3-0.6MPa工作介質:清潔空氣
電壓:DC24V/AC220V電流:800Ma/60m
使用環境:溫度-10℃-55℃空氣相對溫度不超過85%
使用壽命:100萬次或3-5年
